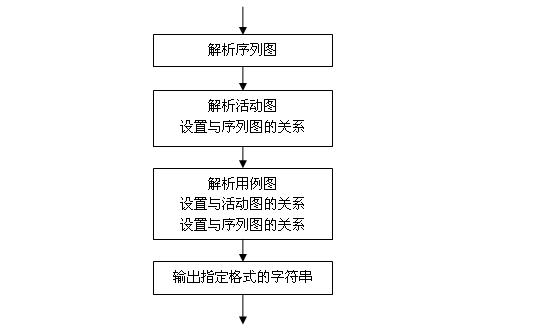

圖1：EA導出的xml格式的文件

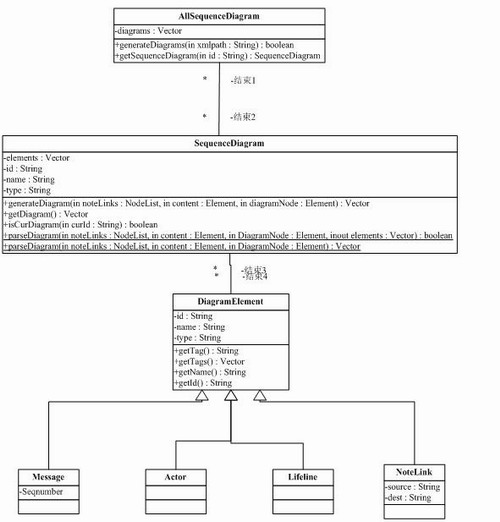

圖2：程序整體解析過程

圖3：序列圖解析過程類圖

　　本成果是一個解析EA（Enterprise Architect）中UML元素的工具。Enterprise Architect是一個全面的UML分析和設計工具，覆蓋從采集需求到分析過程、設計模塊、測試和維護的軟件開發。EA導出的xml文件包含全部UML元素的信息，因此，實現EA中UML元素的解析就能夠將EA中UML信息轉換為任意格式。本成果主要解析：用例圖（Use Case Diagram）、活動圖（Activity Diagram）和順序圖（Sequence Diagram）。根據EA導出的xml文件存儲特點，分別對三種UML圖進行解析。本成果在輸出部分，預留出幾種不同的接口，便于程序的擴展。同時，本成果開發過程中將模塊獨立化，使得程序具有很好的穩定性，為以后維護提供強有力的支持。
